產品型號：MSI CX640
代換料號：Intel® HM65 Express Chipset (Intel® BD82HM65 PCH)整合橋  無鉛
不良原因：系統死當，反覆開機，有電無畫面，

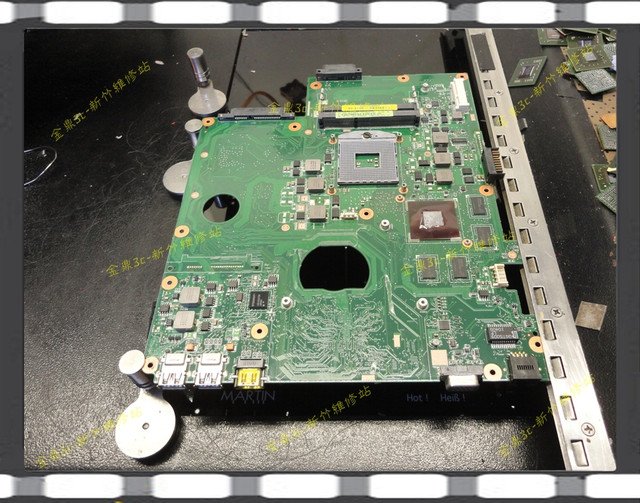

不良主機板


CPU腳座PGA988-為第一代Core i 系列


Nvidia GeForce GT 520M


NEC介面的 USB 3.0


故障位置，INTEL HM65 整合橋

新舊品對照


INTEL HM65系列，支援Sandy Bridge處理器


晶片解焊後的樣子，無掉點，無高溫變色


縮小圖示


將PAD除錫後的樣子，無掉點，無掉漆，顏色正常


縮小圖示，板子顏色正常

AVP對位完成後的樣子，進行回焊作業


更換完成，新舊品顏色對照，無鉛製程


完成更換作業

產品樣子

開機測試正常，謝謝觀賞，有問題請指教

(繼續閱讀...)

文章標籤

金鼎3c 發表在 痞客邦 留言(0) 人氣(175)

產品型號：HP CQ62
代換料號：AMD 216-0752001  無鉛
不良原因：藍底白字，反覆開機，開機無畫面

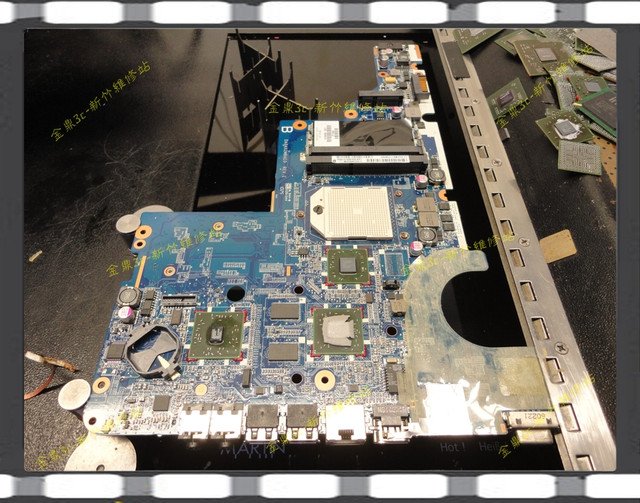

不良主機板

北橋與顯晶位置都很接近


不良北橋


新的北橋與舊的對照

解焊後的樣子，中間溫度有比較高，可能悶很久了

縮小圖示


除錫後的樣子




AVP對位後的樣子

更換完後

縮小圖示，邊緣塑膠元件無變形


開機測試正常，謝謝觀賞

(繼續閱讀...)

文章標籤

金鼎3c 發表在 痞客邦 留言(0) 人氣(328)

產品型號：Samsung
代換料號：INTEL I7-2677M  BGA 1023 CPU 無鉛

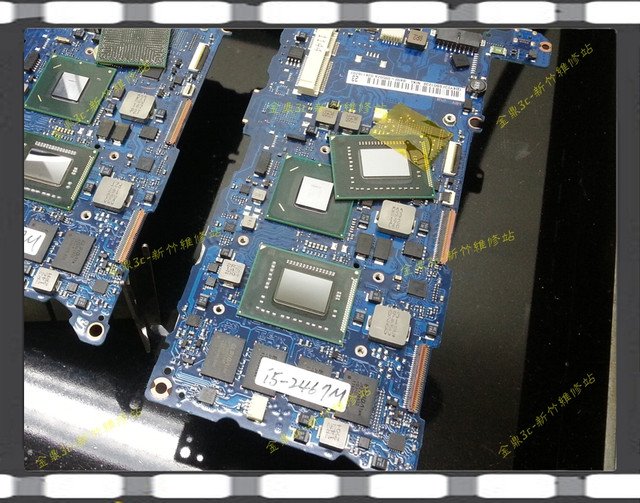

待升級主機板

升級成INTEL I7-2677m 正式板，採用HM65整合橋

I5-2460M CPU樣子

解焊後的樣子

縮小圖示



除錫後的樣子

迴焊作業

更換完成


交還客戶測試無誤，謝謝觀賞

(繼續閱讀...)

文章標籤

金鼎3c 發表在 痞客邦 留言(0) 人氣(76)

產品型號：IBM Server Board
代換料號：Foxconn  LGA 1366 I7 CPU腳座  無鉛
不良原因：人為損壞，CPU腳座斷PIN，折腳，金手指彎曲、斷裂

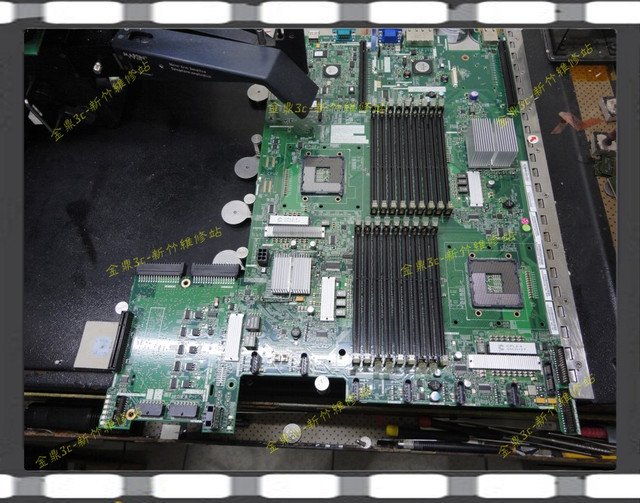

不良主機板


不良位置1(CPU2)


不良位置2(CPU1)


右為全新腳座 LGA1366


脆盤擺放，確保錫球不易變形


無鉛錫球GP，環保


更換時用的熱風罩


執行更換曲線


縮小圖示


製程寫真


製程寫真2

解焊後的樣子，背面樣子

正面樣子

將PAD除錫後的樣子

縮小圖示，無PCBA板彎，無拔絲，無掉點

新腳座更換完成

縮小圖示，PCBA板色正常


反轉PCBA，待更換CPU1

放大CPU1腳座，PIN受損


解焊CPU腳座

側邊拍照，解焊中


CPU1解焊後的樣子


縮小圖示，板色正常，塑膠貼紙無變形

CPU1腳座更換完成


放大圖片


背板樣子，顏色正常


正板樣子，將固定座組裝完成


打開CPU保護蓋


使用待燈假副載，燈號正常，無空焊


放大CPU1，美吧！


放大CPU2，帥吧！

完成更換作業，謝謝觀賞。

(繼續閱讀...)

文章標籤

金鼎3c 發表在 痞客邦 留言(1) 人氣(385)

產品型號：華擎 H67M
代換料號：Foxconn  LGA 1155  無鉛
不良原因：有電無畫面，無法開機，CPU偵測錯誤

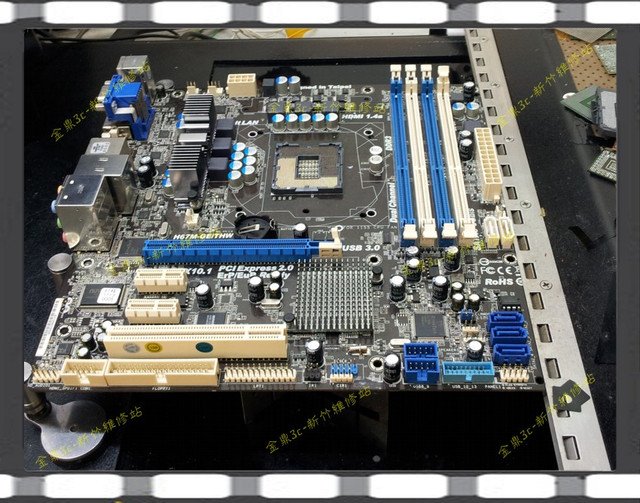

不良機板

不良位置


新舊料比對


背面樣式，無鉛錫球


解焊後的樣子，無鉛製程


不良零件背面樣子


將PAD除錫後的樣子


放大位置，無掉點無拔絲


新舊零件背面


更換完成後的樣子，無顏色變化，固態電容無異狀


點燈測試中

兩迴路測試燈號一致，更換完成


謝謝觀賞

(繼續閱讀...)

文章標籤

金鼎3c 發表在 痞客邦 留言(2) 人氣(997)

產品型號：聯想 R60
代換料號：NVIDIA Quadro NVS 140M
                   NVIDIA G86-740-A2  無鉛
不良原因：無畫面，畫面反白，畫面破圖雪花
不良主機板

不良位置


撕下塑膠墊片

不良晶片2008年ㄉ，各晶片四周皆有被黑膠固定，顯示晶片有被祖國吹風機烘過
（有烘有畫面，但冷機又沒畫面）<--客人說ㄉ

使用除膠技術，接點及基板皆無受損，品質看的見，無掉漆

(繼續閱讀...)

文章標籤

金鼎3c 發表在 痞客邦 留言(3) 人氣(98)

產品型號：HP DV5000 NB
代換料號：Intel NH82801GBM  無鉛
不良原因：有電無畫面，無法開機，按鈕無反應
不良機板

不良位置

新舊樣子

解焊後的樣子，無鉛製程

板色無變化，板子無變形


無鉛錫球




AVP對位完成

更換完成

謝謝觀賞

(繼續閱讀...)

文章標籤

金鼎3c 發表在 痞客邦 留言(1) 人氣(23)

產品型號：聯想 T60P
代換料號：ATI FireGL V5250 Graphics
                   216GHLAKC13FAG 無鉛
不良原因：無畫面，畫面反白，畫面破圖雪花
不良主機板

解焊後的樣子，黑色固定膠，接點無掉點無受損


放大，基板無顏色變化



欲更換之顯晶


PAD除錫後的樣子，無異狀，無拔絲

縮小圖示無異狀



進行更換作業...預熱中


更換完成

謝謝觀賞

(繼續閱讀...)

文章標籤

金鼎3c 發表在 痞客邦 留言(0) 人氣(92)

產品型號：ASUS F3JC
代換料號：NVIDIA GF-GO7400-B-N-A3  無鉛
不良原因：有電無畫面，無法開機，畫面破圖雪花，畫面異常
不良主板

不良位置

解焊後的樣子

不良晶片2005年生產



新舊晶片 新2010+ 低溫版本



AVP對位完成


更換完成


謝謝觀賞

(繼續閱讀...)

文章標籤

金鼎3c 發表在 痞客邦 留言(0) 人氣(59)

產品型號：泰安 Tyan S1830S 主機板
代換料號：Intel FW82443BX  有鉛
不良原因：有電無畫面，無法開機，無反應
這是一片過時的主機板，工作於學校，及工廠測試，會使用他的原因就是ISA BUS，但若沒使用ISA保護器的話，一不小心可能就會弄壞板子，至於有何功用，想必職校生應該很清楚，寫程式燒在GAL or PAL 看跑馬燈，或者一些邏輯測試，那 16位元的ISA接腳導致故障不開，會是啥問題，以這片來說是.......下圖
手術台上的主板

答案是北橋，照理都是用440BX，443BX應該有支援雙CPU座，只是此板設計上沒有
但是有1AGP 4PCI BUS 4ISA BUS 4SDRAM 還有AT跟ATX雙POWER，在早期算不錯的

新舊北橋對照，顏色有差，溫度也有差

新的北橋樣子，年份新了些

背面錫球樣子

解焊後的樣子

新舊對照，歲月的摧殘

哪顆是新的，當然是 ....

AVP對完後的樣子，校準完成

更換完後樣子，flux尚未清除

清除過後的樣子

上電測試，真是原始人用的電腦

開機畫面，恭喜它復活了

謝謝觀賞，有疑問請指教，謝謝
